Otomotiv Bileşenleri için Boru: Türler, Sınıflar ve Seçim Kılavuzu

1. Otomotiv Bileşenlerinde Boru Seçimi Neden Önemlidir?

Tahrik mili borusundaki tek bir stres kırığı otoyolda felaketle sonuçlanabilecek bir arızaya neden olabilir. Amortisörün, süspansiyon kolunun veya şasi rayının içindeki çelik boru yalnızca içi boş bir metal parçası değildir; yanlış kalite seçiminin bileşen ömrünü %50 veya daha fazla kısaltabileceği yapısal bir öğedir. Malzeme seçimi hataları, şasiyle ilgili yorulma arızalarının yaklaşık %15'ine katkıda bulunur 1. kademe kalite incelemelerinde görülen arıza analizi verilerine göre. Otomotiv bileşenleri için bir boru belirlerken, toleransların mikron cinsinden ölçüldüğü ve hizmet ömrünün yüz binlerce mil cinsinden ölçüldüğü bir ortamda çekme mukavemetini, kaynaklanabilirliği, korozyon direncini ve maliyeti dengeliyor olursunuz.

Modern araç platformlarında bu denge daha da sıkılaşıyor. Elektrifikasyon, akü kütlesini artırarak süspansiyon ve şasi boruları üzerindeki burulma yüklerini artırır. Hafifleştirme hedefleri, aynı veya daha yüksek yorulma direncine sahip daha ince duvarlar gerektirir. Geleneksel genel kural seçimleri artık çalışmıyor. Çelik gövdeli bir sedanda yeterince performans gösteren genel amaçlı bir ERW tüpü, yükleme spektrumunun değişmesi nedeniyle bir EV geçişinde vaktinden önce arızalanabilir. Üretim süreci, malzeme kalitesi ve yüzey kalitesi arasındaki etkileşimi anlamak, güvenilir, uzun ömürlü bir tüpü saha arıza istatistiğinden ayırır.

Bu makale genel katalog açıklamalarının ötesine geçmektedir. Dikişsiz, DOM, ERW ve hassas soğuk çekilmiş boruları yan yana karşılaştıracağız, ardından her türü gerçek otomotiv alt sistemlerine (güç aktarma organları, süspansiyon, frenleme ve iç yapılar) bağlayacağız. Ayrıca yüzey pürüzlülüğü etkilerine ilişkin niceliksel veriler, malzeme sınıfı seçim tablosu ve sertifika gereklilikleri ile parti büyüklüğü ekonomisini hesaba katan tekrarlanabilir bir karar çerçevesi de bulacaksınız.

2. Otomotivde Kullanılan Boru Türleri: Dikişsiz, DOM, ERW ve Hassas Soğuk Çekilmiş

Dört boru üretim ailesi otomotiv uygulamalarına hakimdir. Farklılıklar, tüp duvarının nasıl oluşturulduğuna ve hangi işlem sonrası adımların uygulandığına bağlıdır ve bu farklılıklar doğrudan mekanik bütünlüğü, kaynak bütünlüğünü ve boyutsal doğruluğu kontrol eder.

Aktarma organı bileşenleri için DOM tüpleri, maliyet ve performans arasındaki boşluğu doldurur. bir Tahrik mili uygulamaları için soğuk çekilmiş kaynaklı boru tipik olarak ±0,1 mm'lik bir duvar kalınlığı toleransına sahiptir ve bu, artık dengesizliği doğrudan etkiler; her 0,1 mm'lik eksantriklik, 1,5 metrelik bir şaftta dinamik dengesizliği 15–20 g·cm artırabilir. Bu nedenle OEM'ler, hammadde maliyeti %20-30 daha yüksek olsa bile kardan milleri için düz ERW yerine DOM'u tercih eder.

Şanzıman Milleri İçin Hassas Çelik Borular, Tahrik Mili Borusu Üreticisi

Suao, Çin Tahrik Mili Borusu Üreticileri ve Fabrikası, Şanzıman Milleri için Özel Hassas Çelik Borular olarak Tahrik Milleri İçin Hassas Çelik Boru sunuyor.

Ürünü Görüntüle →

Dikişsiz borular hidrolik ve güvenlik açısından kritik devrelerde hakimdir. Kaynak hattının bulunmaması, yüksek çevrimli basınç yorgunluğundaki en zayıf halkayı ortadan kaldırır. Ancak dikişsiz, otomatik olarak daha iyi anlamına gelmez; birçok modern DOM kalitesi, kaynaklı bölge uygun şekilde ısıl işleme tabi tutulduğunda ve çekildiğinde karşılaştırılabilir patlama mukavemetine ulaşır. Çoğunlukla ultra pürüzsüz iç çapla (Ra 0,4 µm veya daha iyi) sağlanan hassas soğuk çekilmiş borular, conta ömrünün ham kasnak mukavemetinden daha önemli olduğu tek borulu amortisörler ve hidrolik kartuş silindirleri için varsayılan seçimdir.

3. Malzeme Sınıfı Karşılaştırması: 1026, 4130, E355, 27SiMn ve Daha Fazlası

Çelik kimyası temel çizgiyi belirler, ancak gerçek mekanikler aynı zamanda ısıl işleme de bağlıdır. Aynı E355 kalitesi, haddelenmiş, normalleştirilmiş veya soğuk işlenmiş olarak tedarik edilmesine bağlı olarak 150 MPa'lık bir akma dayanımı salınımı gösterebilir. Aşağıdaki tablo, çoğu tedarikçinin işlenmiş veya şekillendirilmiş bileşenler için sunduğu teslimat koşullarını temsil eden özelliklere sahip en yaygın otomotiv boru kalitelerini listelemektedir.

1026 DOM tüpleri, dönen tahrik milleri için en iyi yorulma ömrü-maliyet oranını sunar 4130 ise kaynak sonrası ısıl işlemin halihazırda üretim planının bir parçası olduğu, ağırlığa duyarlı performans platformlarına ayrılmıştır. E355 ve ST52, öngörülebilir şekilde kaynak yapmaları ve aşırı geri esneme olmadan sıkı toleranslara çekilebilmeleri nedeniyle Avrupa süspansiyon tasarımlarına hakimdir. Yüksek mukavemetli 27SiMn kalitesi esas olarak su verilmiş ve temperlenmiş koşulun 800 MPa'nın üzerinde akma mukavemeti sağladığı ağır mobil makinelerde ve ticari araçlarda görülür; ancak ısıdan etkilenen bölgenin yumuşamasını önlemek için kaynak prosedürünün dikkatli bir şekilde kontrol edilmesini gerektirir.

4. Yüzey İşlemi ve Boru Performansına Etkisi

Yüzey işleme kozmetik bir seçim değildir. Bir amortisör borusunda, çinko fosfat kaplama ile kataforez e-kaplama arasındaki fark, 1.000 saatten fazla tuz püskürtme direncine karşılık 480 saat olabilir. Borunun içindeki yüzey pürüzlülüğü conta aşınmasını doğrudan yönetir: iç yüzey pürüzlülüğünün (Ra) 1,6 µm'den 0,4 µm'ye düşürülmesi dayanıklılık testlerinde gösterilmiştir. Hidrolik conta ömrünü iki veya daha fazla kat uzatın .

Tek borulu amortisör uygulamaları için en iyi uygulama bir Kontrollü iç pürüzlülüğe sahip amortisör silindir borusu — tipik olarak maksimum Ra 0,4 µm — dış yüzeyde kataforetik bir e-kaplama ile birleştirilmiştir. E-kaplama, toz kaplamaya göre çok daha üstün taş kırılma direnci sağlarken pürüzsüz ID, piston contası sürtünmesini ürünün ömrü boyunca düşük ve tutarlı tutar. Açık sarmal gövdeler gibi estetik görünümün önemli olduğu alanlarda sert krom kaplama temel ölçüt olmaya devam ediyor ancak yüksek kaliteli bir e-kaplamayla karşılaştırıldığında boru maliyetine yaklaşık %25-35 oranında katkıda bulunuyor.

Hidrolik Amortisör Borusu – EN 10305-2 E235 N, Soğuk Çekilmiş Kaynaklı Hassas Çelik Boru Ø40 x 2mm, Tedarikçiler - Jiangsu

Suao, Çin'in Hidrolik Amortisör Borusu - EN 10305-2 E235 N, Soğuk Çekilmiş Kaynaklı Hassas Çelik Boru Ø40 x 2mm, Özel Hidrolik Amortisör Borusu - EN 10305-2 E235 N, Soğuk Çekilmiş Wel Tedarikçisidir

Ürünü Görüntüle →

5. Otomotiv Uygulamanız için Doğru Boruyu Nasıl Seçersiniz?

Yapılandırılmış bir karar akışı tahminleri ortadan kaldırır. Aşağıdaki beş adımlı sıralama, düzinelerce üretim parçası onayından ve tedarikçi yeterlilik programından elde edilerek geliştirilmiştir.

1. Birincil İşlevi tanımlayın. Boru sıvı taşıyor mu (hidrolik silindir), tork aktarıyor (tahrik mili), darbe enerjisini mi emiyor (çarpışma kutusu) yoksa yapısal bir ayırıcı görevi mi görüyor? Fonksiyon, temel arıza modunu (yorulma, burulma, patlama veya aşınma) ve dolayısıyla geçerli malzeme özelliğini belirler.
2. Baskın Yük Durumunu tanımlayın. Direksiyon kolonu borusunda burulma gerilimi ve ara sıra eksenel sıkışma görülür. Bir süspansiyon kolu borusu, önemli ölçüde ters yükleme ile çok eksenli bükülmeye maruz kalır. Çelik kalitesinin dayanıklılık sınırını (veya 107 döngüdeki yorulma mukavemetini) stres spektrumuyla eşleştirin ve prototip yapıları için verim üzerinde minimum 1,5 güvenlik faktörü uygulayın.
3. Üretim Sürecini seçin. Tasarım kaynaksız, yüksek basınçlı bir devre gerektiriyorsa dikişsiz bir boru seçin. İyi eşmerkezlilik ve yorulma performansına sahip, orta düzeyde bir maliyet çözümüne ihtiyacınız varsa, hidrolik silindirler için honlanmış ID tüpü DOM'dan veya soğuk çekilmiş kaynaklı stoktan yapılmış olanlar genellikle en tatlı noktadır. Boyalı yüzeyli kritik olmayan braketler için ERW yeterlidir.

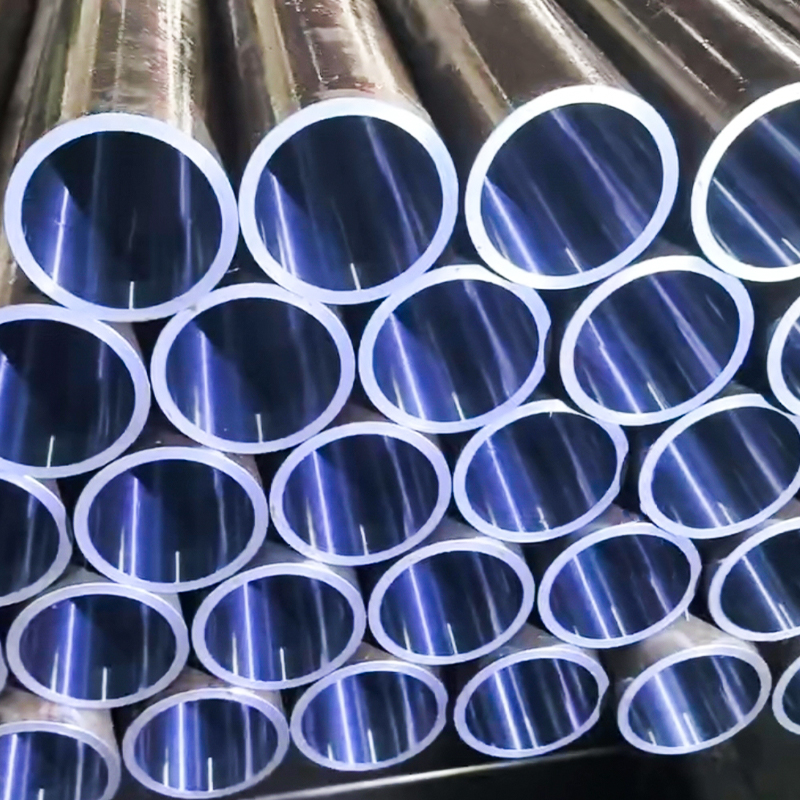

Honlanmış ve SRB Boru - EN 10305-1 E355 H8 Ra0.4, Hidrolik Silindir Varilleri için Ayna Kimlik Kaplaması, Tedarikçiler - Jiangsu Suao M

Suao, Çin'in Honlanmış ve SRB Boru Tedarikçisidir - EN 10305-1 E355 H8 Ra0.4, Hidrolik Silindir Namluları için Ayna Kimlik Kaplaması, Özel Honlanmış ve SRB Borusu - EN 10305-1 E355 H8 Ra0.4, Hydrau için Ayna Kimlik Kaplaması

Ürünü Görüntüle →

1. Toleransları ve Yüzey İşlemini tanımlayın. Piston ve çubuk kılavuzu bağlantıları için ID toleransı H8–H9'u belirtin. Dinamik contalar için Ra 0,8 µm veya daha iyisi, düşük strok hızlarında yağ sızdırmazlığının kritik olduğu durumlarda Ra 0,4 µm gereklidir. Tahrik milleri için, dış çapın %0,3'ünün altındaki eşmerkezlilik (TIR), dengesizlik cezalarını önler.
2. Maliyeti, Hacmi ve Teslimat Süresini Haritalayın. Dikişsiz çekilmiş bir boru, DOM eşdeğerinden %40 daha pahalı olabilir. Yıllık hacminiz 2.000 birimin altındaysa, takım amortismanını önlemek için bu prim kabul edilebilir. 20.000 birimin üzerindeki hacimler için malzeme maliyeti ağır basar ve iyi tasarlanmış kaynaklı çözüm genellikle kazanır.

Bu sıralama en yaygın hatayı önler: bileşenin gerilim durumu anlaşılmadan önce konuşmaya malzeme derecesi ile başlamak. Her zaman işlev ve yüklerle başlayın, ardından verilerin sizi doğru tüp tipine doğru itmesine izin verin.

6. Maliyet ve Teslimat Süresi Konuları: Özel ve Standart Borular

Bir otomotiv bileşenindeki bir borunun toplam maliyeti nadiren metre başına fiyatı kadardır. Kesme, son bitirme ve tedarik koşulunun yanlış olması nedeniyle bir partinin reddedilmesinin maliyeti çoğu zaman hammadde maliyetinden daha ağır basar. Aşağıdaki tablo, standart stok tüpleri, belirli bir OD/ID/duvar kombinasyonu ve yüzey spesifikasyonuna uyan özel çizilmiş tüplerle karşılaştırmaktadır.

Düşük hacimli prototip oluşturmada esneklik, birim fiyattan daha önemlidir. Birçok uzman fabrika, hassas soğuk çekilmiş borular için 200-300 kg'a kadar düşük siparişleri kabul ederek, 2. kademe tedarikçilere yüksek hacimli işlemeye başlamadan önce bir tasarımı doğrulamak için uygun bir yol sağlar. Bu durumlarda, teslim süresi cezası marjinaldir - belki ek bir hafta - ancak üretim amaçlı yüzey kalitesi ve toleransla test yapmanın mühendislik açısından faydası çok büyüktür.

7. Otomotiv Borularına İlişkin Sertifikalar ve Kalite Standartları

Doğru sertifikalar olmadan hiçbir OEM satın alma portalı boru tedarikçisinin kapıdan içeri girmesine izin vermez. Üretim parçalarına yönelik temel, ISO 9001'in üzerine otomotive özgü gereklilikleri ekleyen IATF 16949'dur. Yalnızca ISO 9001'e sahip olan bir tedarikçi, satış sonrası veya servis parçaları için hâlâ kabul edilebilir ancak doğrudan OEM kademe 1 teslimatı için kabul edilemez.

• IATF 16949:2016 — Seri üretim için zorunludur. Belgelenmiş kontrol planları, MSA çalışmaları ve yıllık yerleşim denetimleri gerektirir. Bu özelliğe sahip olmayan tedarikçiler çoğu RFQ'dan otomatik olarak diskalifiye edilir.
• ISO 9001:2015 — Asgari kalite yönetimi giriş noktası. Prototip partileri ve kritik olmayan satış sonrası parçalar için uygundur.
• EN 10204 Tip 3.1'e göre Malzeme Test Raporları — Basınç taşıyan şasi borularının her nakliyesi için gereklidir. Tip 2.1 beyanı, hidrolik devreye giren herhangi bir şey için yeterli değildir.
• PPAP Seviye 3 — Çoğu binek araç üreticisinin gerektirdiği standart üretim parçası onay paketi. Boyutsal sonuçları, malzeme sertifikalarını, yetenek çalışmalarını (Ppk/Cpk) ve görünüm onayını içerir.
• REACH ve RoHS Uyumluluğu — Yüzey işlemleri (krom VI içermeyen pasivasyon) ve Avrupa satış sonrası pazarında satılan bileşenler için geçerlidir.

Sertifikayı kaybetmek veya uyumlu bir süreci sürdürememek evrak işleriyle ilgili bir sorun değildir. Sevkiyatları durdurur ve söz konusu parça numarası için tüm tedarik zincirini donduran bir sınırlama eylemine yol açabilir. Canlı IATF 16949 sertifikasına ve zamanında PPAP gönderimi geçmişine sahip bir tüp tedarikçisinin seçilmesi bir satın alma formalitesi değil, risk azaltma kararıdır.

8. Sonuç ve Sonraki Adımlar

Her otomotiv tüpü kararı, malzeme bilimi, süreç kapasitesi ve tedarik zinciri matematiğinin kesişiminde yer alır. Doğru seçim hiçbir zaman tek bir kalite veya süreç değildir; gerekli yorulma ömrünü, boyutsal tutarlılığı ve korozyon direncini uygun bir toplam maliyet çerçevesinde sağlayan bir kombinasyondur. Dikişsiz borular, güvenlik açısından kritik devreler için maksimum bütünlük sunar. DOM tüpleri, dönen ve yapısal parçalar için en iyi dengeyi sağlar. ERW, şekillendirilmiş, gerilimsiz uygulamalar için en güçlü araç olmaya devam ediyor.

En başarılı mühendislik ekipleri yalnızca "otomotiv bileşenleri için boru" için fiyat teklifi talep etmez. Açık bir yük durumu, hedef yüzey kalitesi ve programlarının gerektirdiği sertifikasyon yoluna dair bir anlayışla masaya gelirler. Yeni bir tasarımı değerlendiriyorsanız veya mevcut bir parçayı yeniden tedarik ediyorsanız yukarıdaki beş adımlı seçim çerçevesiyle başlayın. Ardından, tam fabrika test sertifikalarını, kaynak kalifikasyonu için numune makaralarını ve PPAP'a hazır yetenek verilerini (güvenilir bir tedarik zincirini tedarikçi anketinden ayıran türden bir madde) içeren teknik veri paketine ulaşın.
