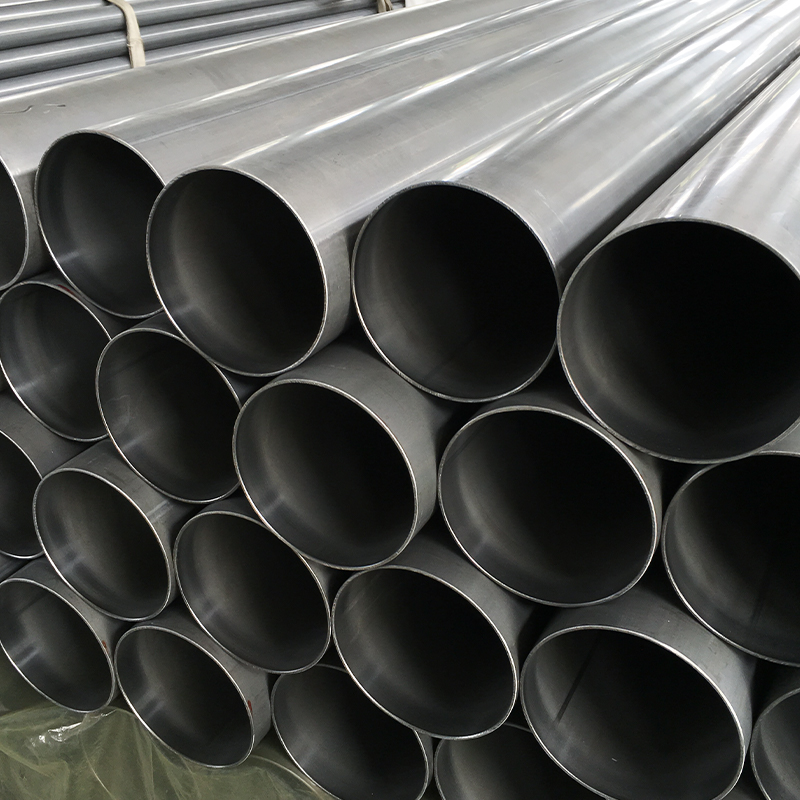

Büyük Çaplı İnce Duvarlı CDW çelik boru Ø100*1

Büyük Çaplı İnce Duvarlı Soğuk Çekilmiş Kaynaklı Boru – Ø100×1mmHafif Yapısal Uygulamalar için Hassas İnce Duvarlı BorularÜrün Özellikleri

Şimdi Sor

Parametre	Şartname	Hoşgörü
Dış Çap (OD)	100mm (±0,15mm)	DIN 2393h9
Duvar Kalınlığı	1,0 mm (±0,05 mm)	DIN 2393 ±5%
Uzunluk	1-7m (12m'ye kadar özel)	Doğrusallık ≤0,5 mm/m
Malzeme Sınıfı	ST37-2 / ST52-3 / E355	EN 10305-2
Yüzey İşlemi	Pürüzsüz (Ra ≤1,2μm)	İsteğe bağlı cilalı

Genişletilmiş Boyut Aralığı ve Teknik Özellikler

Dış Çap (mm)	Duvar Kalınlığı (mm)	Standart Uzunluk	Hoşgörü	Adedi
50-80	0.8-1.5	2-7m	±0,10 mm	200kg
82-120	1.0-2.0	2-7m	±0,15 mm	150kg
121-180	1.2-3.0	2-7m	±0,20 mm	100kg
182-250	1.5-4.0	2-6m	±0,25 mm	50kg
251-299	2.0-5.0	2-6m	±0,30 mm	30kg

Önemli Notlar:

· Tüm boyutlar ST37-2, ST52-3, E355'te mevcuttur
· 12 m'ye kadar özel uzunluklar (doğruluk ≤1 mm/m)
· Özel toleranslar mevcuttur (±0,05 mm duvar, ±0,03 mm dış çap)

Rekabet Avantajı

Parametre	Bizim Tüpümüz	Endüstri Standartı	Dikişsiz Boru
Dış Çap Toleransı	±0,1 mm	±0,30 mm	±0,50 mm
Duvar Varyasyonu	±%2	±%10	±%8
Teslim Süresi	2-3 hafta	4-6 hafta	6-8 hafta

Temel Faydalar

· Standart duvar tüplerine kıyasla %40 Ağırlık Azaltma
· Kaynağa Hazır – Temiz, oksitsiz yüzey (Sa 2,5)
· Toplu İzlenebilirlik – Tam EN 10204 3.1 sertifikası

Paketleme Çözümleri

Tür	Kapasite	Özel Özellikler
VMI Rafları	200 tüp	RFID takibi, JIT teslimatı
Ezilme Önleyici Kutular	50 tüp	Nem kontrollü
Eko Paketler	100 tüp	Geri dönüştürülebilir PET kayışlar

Üretim Süreci

1. Malzeme Seçimi
·Kontrollü kimyaya sahip soğuk haddelenmiş çelik şerit (EN 10139)
·Ultrasonik temizlenmiş yüzey (Sa 2,5 standardı)
2. Hassas Kaynak
·Yüksek frekanslı indüksiyon kaynağı (400kHz)
· Düzgün tane yapısı için hat içi dikiş tavlaması
3. Soğuk Çekme
·%18 azalma ile 3 aşamalı çizim süreci
·İnce duvar bütünlüğü için özel mandrel desteği
4. Kalite Kontrol
·%100 girdap akımı testi (EN 10246-1)
·Lazer mikrometre ölçümü (±0,02mm)
·Hidrostatik test (isteğe bağlı, 150bar'a kadar)

Teknik Karşılaştırma

Özellik	Ø100×1mm Tüpümüz	Standart CDW Tüpü
Duvar Tutarlılığı	±0,03 mm	±0,10 mm
ovallik	≤%0,1 dış çap	≤%0,3 dış çap
Akma Dayanımı	%20 daha yüksek	Standard
Yüzey Pürüzlülüğü	Ra 0,8-1,2μm	Ra 1.5-2.5μm

Temel Avantajlar

· Ağırlık Tasarrufu: Geleneksel tüplerden %30 daha hafif
· Hassas Uyum: Teleskopik montajlar için ideal
· Uygun Maliyet: Dikişsiz alternatiflere göre %15-20 daha ucuz
· Kullanıma Hazır: İkincil işleme gerekmez

Tipik Uygulamalar

· Havacılık bileşenleri (kritik olmayan yapılar)
· Tıbbi ekipman çerçeveleri
· Güneş paneli montaj sistemleri
· Sergi sergileme mimarileri
· Robotik kol kanalları

Paketleme Seçenekleri

Tür	Paket Başına Adet	Koruma
Ahşap Sandık	50 tüp	Su geçirmez ambalaj
Çelik Şerit Paketi	100 tüp	Kenar korumaları
Özel VMI Rafı	200 tüp	RFID etiketli
