Genel Bakış

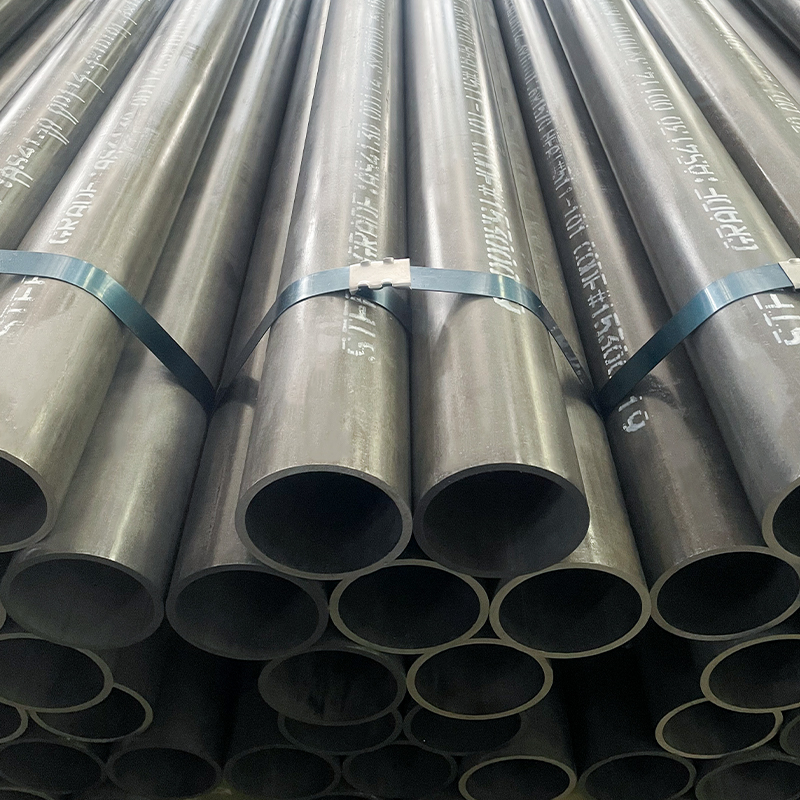

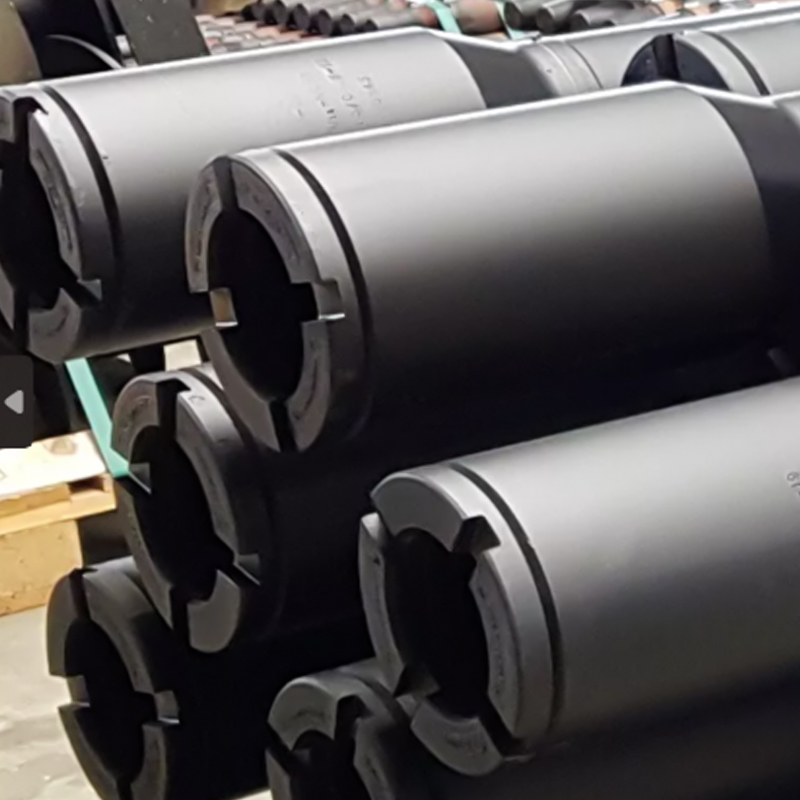

ASTM A519 Sınıf 4130 Geoteknik Sondaj Borumuzla jeoteknik sondaj operasyonlarınıza güç katın. Endüstri standardı Ø89 mm x 6 mm (3,504 inç x 0,236 inç) dahil olmak üzere Ø60,3 ila 114,3 mm (2,375–4,5 inç) dış çap (OD) ve 4 ila 12,7 mm (0,157–0,5 inç) duvar kalınlığı (WT) arasındaki boyutlarda mevcut olan bu dikişsiz veya kaynaklı çelik borular, çevre, toprak numunesi alma için olağanüstü güç, dayanıklılık ve hassasiyet sunar, jeoteknik ve yeraltı suyu kuyusu uygulamaları. Darbeli ve döner sondaj için tasarlanan bu ürünler, yapısal uygulamalarda minimum düzeyde ikincil kullanımla zorlu toprak koşullarında güvenilir performans sağlar.

Neden Geoteknik Sondaj Borumuzu Seçmelisiniz?

·Olağanüstü Düzlük: 0,1 mm/metre dahilindeki düzlük, delme doğruluğunu korur ve sondaj deliği sapmasını azaltır.
·Geliştirilmiş Mekanik Özellikler – Sıcak haddelenmiş borulara göre daha yüksek akma dayanımı ve yorulma direnci.
· Sıkı Boyutsal Tolerans : Tutarlı dış çap, duvar kalınlığı ve diş uyumu. (örn. Ø89 mm/3,504 inç OD ±0,1 mm, 6 mm/0,236 inç WT ±%3) jeoteknik donanımlarla uyumluluğu garanti eder.
·Pürüzsüz İç ve Dış Yüzey – Daha düşük sürtünme, daha kolay kir/sıvı uzaklaştırma.
·Uzatılmış Hizmet Ömrü – Aşınmaya, iplik hasarına ve yorulma arızasına karşı dayanıklıdır.
·Global Standart Boyutlar: Ø89 mm x 6 mm (3,504 inç x 0,236 inç) ve Ø76,1 mm x 6 mm (3 inç x 0,236 inç) gibi boyutlar, toprak numunesi alma konusunda endüstrinin ihtiyaçlarını karşılar.
·Çok Yönlü Performans: Geoprobe® DT45 ve benzeri sondaj makineleri için optimize edilmiş olup verimli karot örneklemesi sağlar.

Geoteknik Sondaj Borusu için Ortak Çelik Sınıfları

ASTM A519 Sınıf 4130 sondaj borumuz, çeşitli jeoteknik ihtiyaçları karşılamak için diğer kalitelerle tamamlanmaktadır:

·ASTM A519 4130 (45#): Karışık topraklarda (örn. Ø89 mm x 6 mm / 3,504 inç x 0,236 inç) toprak örneklemesi için yüksek mukavemetli alaşımlı çelik (akma mukavemeti: ~520 N/mm², çekme mukavemeti: ~690 N/mm²).
·ASTM A519 4140: Daha derin veya daha sert topraktan numune almak için daha yüksek mukavemet (akma mukavemeti: ~655 N/mm², çekme mukavemeti: ~862 N/mm²) (örn. Ø101,6 mm x 8 mm / 4 inç x 0,315 inç).
· ASTM A519 4340: Aşırı jeoteknik koşullar için (örn. Ø114,3 mm x 10 mm / 4,5 inç x 0,394 inç) ultra yüksek mukavemet (akma mukavemeti: ~710 N/mm², çekme mukavemeti: ~930 N/mm²).
·API 5DP E75: Jeoteknik ve su kuyusu sondajı için standart sondaj borusu kalitesi (akma mukavemeti: ~517 N/mm², çekme mukavemeti: ~689 N/mm²) (örn. Ø76,1 mm x 6 mm / 3 inç x 0,236 inç).
·API 5DP X95: Zorlu toprak örneklemesi (örn. Ø89 mm x 6 mm / 3,504 inç x 0,236 inç) için geliştirilmiş mukavemet (akma mukavemeti: ~655 N/mm², çekme mukavemeti: ~724 N/mm²).
·API 5DP G105: Derin jeoteknik sondaj (örn. Ø101,6 mm x 8 mm / 4 inç x 0,315 inç) için yüksek mukavemet (akma mukavemeti: ~724 N/mm², çekme mukavemeti: ~793 N/mm²).
·API 5DP S135: Ekstrem koşullar için (örn. Ø114,3 mm x 10 mm / 4,5 inç x 0,394 inç) üstün mukavemet (akma mukavemeti: ~931 N/mm², çekme mukavemeti: ~1000 N/mm²).
·AISI 304 (EN 1.4301): Kirlenmiş topraklarda korozyona dayanıklı delme için paslanmaz çelik (örn. Ø89 mm x 6 mm / 3,504 inç x 0,236 inç).

Bu kaliteler, API 5DP ve GB/T 699 gibi standartlara uygun olarak toprak numunesi alma, yeraltı suyu kuyusu kurulumu ve jeoteknik testler için çok yönlülük sağlar.

Üretim Süreci

1. Hammadde Seçimi – Birinci sınıf kütükler (45#, AISI 1045, 4130, 4140) saflık ve tutarlılık açısından test edilmiştir.
2. Sıcak Şekillendirme – Kütükler sıcak haddelenir veya içi boş borular halinde dövülür.
3. Soğuk Çekme – Borular, boyutsal doğruluğu, yuvarlaklığı ve düzlüğü geliştirmek için hassas kalıplardan soğuk olarak çekilir.
4. Isıl İşlem – Mukavemeti, tokluğu ve yorulma direncini dengelemek için söndürme tavlaması.
5. Doğrultma – Gelişmiş çok silindirli ve hidrolik doğrultma makineleri, borunun çok sıkı düzlük toleranslarına ulaşmasını sağlayarak delme sapmasını azaltır.
6. CNC İşleme – Uçlar döndürülerek diş açmaya hazırlanır.
7. Diş Açma – Güvenilir tork aktarımı sağlamak için Q™ (veya R/T/API) dişleri CNC tornalarda kesilir.
8. Yüzey İşlem – Siyah oksit, fosfatlama, galvanizleme veya müşteriye özel kaplama.
9. Muayene ve Test – Boyut kontrolleri, doğruluk muayenesi, ultrasonik test, sertlik testi ve diş ölçümü.
10. Paketleme – Borular diş koruyucularla donatılmıştır ve güvenli bir şekilde paketlenmiştir.

Bu süreç, güvenilir toprak örneklemesi için yüksek performanslı sondaj borusu sağlar.

Malzeme Özellikleri

Sınıf: ASTM A519 Sınıf 4130 (GB/T 699 45#'a eşdeğer), 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304 seçenekleriyle
Kimyasal Bileşim (Sınıf 4130, belirtilmediği sürece %):
·Karbon (C): 0,28–0,33
·Manganez (Mn): 0,40–0,60
·Fosfor (P): 0,035 maksimum
·Kükürt (S): 0,040 maksimum
·Krom (Cr): 0,80–1,10
·Molibden (Mo): 0,15–0,25
Mekanik Özellikler (Sınıf 4130, Su Verilmiş ve Temperlenmiş):
· Akma Dayanımı: ~520 N/mm²
·Çekilme Mukavemeti: ~690 N/mm²
· Uzama: %15 (min)

Boyut Aralığı:

·Dış Çap (OD): Ø60,3–114,3 mm (2,375–4,5 inç)
· Et Kalınlığı (WT) : 4–12,7 mm (0,157–0,5 inç)
·Uzunluk: R1 (6,1–7,6 m / 20–25 ft), R2 (8,5–10 m / 28–33 ft), R3 (11,6–13,7 m / 38–45 ft) veya özel kesim

Geoteknik Sondaj Borusu için Genel Boyutlar (OD x WT):
·Ø60,3 mm x 6 mm (2,375 inç x 0,236 inç, hafif toprak örneklemesi)
·Ø76,1 mm x 6 mm (3 inç x 0,236 inç, standart toprak örneklemesi)
·Ø89 mm x 6 mm (3,504 inç x 0,236 inç, standart toprak örneklemesi)
·Ø101,6 mm x 8 mm (4 inç x 0,315 inç, daha derin toprak örneklemesi)
·Ø114,3 mm x 10 mm (4,5 inç x 0,394 inç, ağır hizmet tipi jeoteknik sondaj)

Toleranslar (ASTM A519'a göre):
·ÖN: Ø60,3–100 mm için ±0,05 mm; >100–114,3 mm için ±0,1 mm
·AĞR: ±%3
·Uzunluk: Kesim uzunlukları için ±50 mm
·Teslimat Koşulları: Söndürülmüş ve Temperlenmiş, Normalleştirilmiş
·Yüzey Koşulları: Siyah oksit, fosfat kaplı veya müşteri tarafından belirlenen
·Bağlantı Konuları: NC26, NC31, NC38, NC40 veya özel

Uygulamalar
ASTM A519 Sınıf 4130 ve diğer sondaj borularımız (örn. Ø89 mm x 6 mm / 3,504 inç x 0,236 inç) aşağıdakiler için tasarlanmıştır:
Jeoteknik Toprak Örneklemesi, Saha Araştırması, Jeoteknik Sondaj: Aşağıdakiler için yüksek performanslı sondaj borusu:
1. Çevresel Testler: Kirlenme açısından toprak analizi (4130, AISI 304, Ø89 mm x 6 mm).
2. Jeoteknik Araştırmalar: Standart penetrasyon testi (SPT), çekirdek numunesi alma (4130, 4140, Ø76,1 mm x 6 mm).
3. Yeraltı Suyu Kuyuları: İzleme kuyularının montajı (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Dinamik Araştırma: Karışık topraklarda darbeli numune alma (4130, G105, Ø89 mm x 6 mm).
5. İnşaat mühendisliği saha değerlendirmeleri
6. Temel ve zemin stabilite analizi
7. İkincil Uygulamalar (sınırlı kullanım):
·Küçük ölçekli yapısal destekler (örn. ASTM A519 4140).
· Sığ sondaj için geçici muhafazalar (AISI 304).

Daha hafif uygulamalar için konveyör makaralarına yönelik ASTM A513 Grade 1010 borularımızı keşfedin.

Kalite Güvencesi

Tüm Grade 4130, 4140, API 5DP ve diğer borular ASTM A519, API 5DP veya ilgili standartlara uygundur. DIN EN 10204 3.1 uyarınca test sertifikaları kimyasal bileşimi, mekanik özellikleri ve boyutsal doğruluğu doğrular. Ultrasonik testler, sertlik testleri ve diş muayeneleri, jeoteknik sondaj için en yüksek performansı sağlar.

Toprak Numune Alma Verimliliğinizi Artırın

·Zorlu Topraklar İçin Üretildi: Ø89 mm x 6 mm (3,504 inç x 0,236 inç) ve Ø101,6 mm x 8 mm gibi boyutlar ve 4130 ila S135 kaliteleri dayanıklılık ve hassasiyet sağlar.
·Global Standartlara Uygunluk: ASTM A519, API 5DP ve GB/T 699 seçenekleri dünya çapındaki jeoteknik ihtiyaçları karşılar.
·Esnek Tedarik: Sondaj makinalarınız için stoklanmış standart boyutlar ve özelleştirilebilir uzunluklar.
·Uzman Rehberliği: Ekibimiz verimli toprak örneklemesi için ideal kaliteyi ve boyutu seçmenize yardımcı olur.
