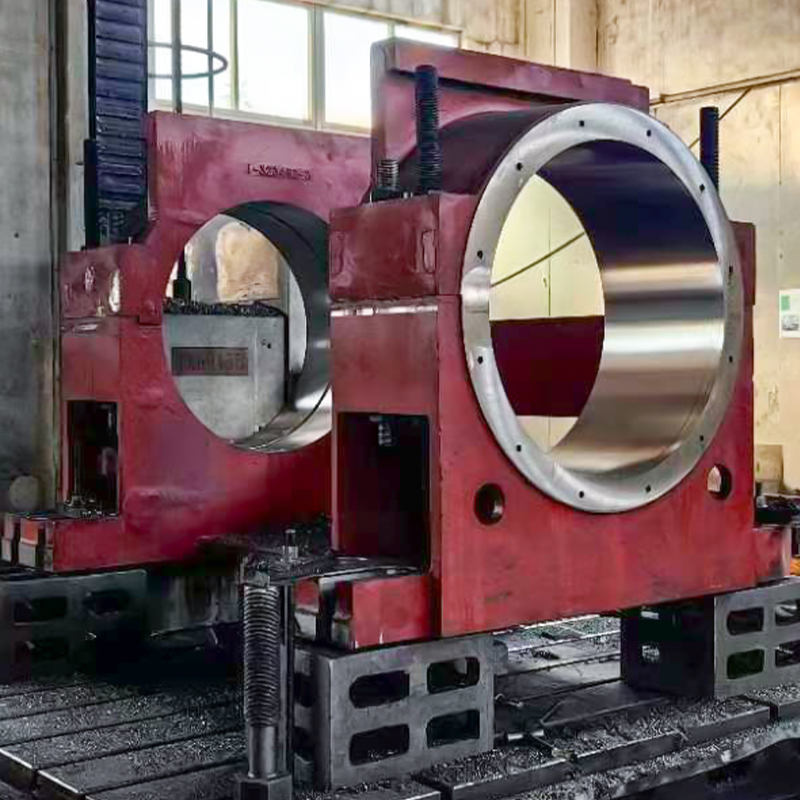

Yüksek kaliteli çelik döküm rulman yataklarımız zorlu endüstriyel uygulamalarda aşırı yükler ve hassas performans için tasarlanmıştır. ASTM A216 WCB dökme çelikten ve isteğe bağlı olarak diğer birinci sınıf kalitelerden üretilen bu muhafazalar, yüksek dayanıklılık, güvenilirlik ve doğruluk sağlar. Ağır hizmet standardı Ø500 mm delik dahil olmak üzere, Ø50 mm ila Ø1500 mm (1,969–59,055 inç) delik boyutlarında, 100 mm ila 2000 mm dış çaplarda ve 50 mm ila 500 mm genişliklerde mevcuttur. × 700 mm Dış Çap × 200 mm genişlik (19,685 × 27,559 × 7,874 inç). Madencilik, rüzgar türbinleri, pompalar, konveyörler ve büyük ölçekli endüstriyel makineler için idealdir.
Temel Özellikler
·Ağır Hizmet Gücü: ASTM A216 WCB (verim ~250 N/mm²) aşırı yükleri destekler.
·Hassas İşleme: ±0,05 mm delik toleransları rulmanın mükemmel uyumunu sağlar.
·Korozyon Direnci: İsteğe bağlı boyama, galvanizleme veya yağlı kaplama.
·Geniş Boyut Aralığı: Masif rulmanlar için Ø1500mm'ye (59,055 inç) kadar delik boyutları.
· Dayanıklı Tasarım: Uzun vadeli güvenilirlik için dökme çelik yapı.
·Özelleştirilebilir Seçenekler: Özel uygulamalar için özel boyutlar ve kaplamalar.
Yaygın Çelik Kaliteleri
| Çelik Sınıfı | Tür | Akma Dayanımı (N/mm²) | Çekme Dayanımı (N/mm²) | Uzama (%) | Anahtar Uygulamalar | Notlar |
| ASTM A216 WCB | Dökme Karbon Çelik | ~250 | 485–655 | 22 | Standart ve ağır hizmet tipi endüstriyel makineler, madencilik, rüzgar türbinleri | En yaygın kullanılanı; mükemmel işlenebilirlik |
| ASTM A487 4Ç | Yüksek Mukavemetli Dökme Çelik | ~485 | 655–895 | 15–20 | Aşırı hizmet uygulamaları, büyük ekipmanlar | Çok yüksek yükler için üstün dayanıklılık |
| ASTM A217 WC9 | Cr-Mo Alaşımlı Çelik | ~275 | 485–655 | 18 | Yüksek sıcaklık uygulamaları, türbinler, ağır makineler | Mükemmel termal stabilite |
| AISI 304 (EN 1.4301) | Paslanmaz Çelik | ~205 | 515–690 | 40 | Korozyona dayanıklı ortamlar, gıda, deniz | Islak veya kimyasal açıdan agresif ortamlar için idealdir |
| ASTM A36 | Yapısal Karbon Çelik | ~250 | 400–550 | 20 | Standart makineler, daha küçük endüstriyel uygulamalar | Daha hafif yükler için uygun maliyetli seçenek |
Tipik Boyutlar ve Boyutlar
| Delik Çapı (ID) | Dış Çap (OD) | Genişlik | Notlar |
| Ø50mm | 120mm | 50 mm | Küçük makineler |
| Ø200mm | 400 mm | 120mm | Orta makine |
| Ø500mm | 700 mm | 200 mm | Ağır hizmet tipi endüstriyel |
| Ø1000mm | 1400mm | 350 mm | Büyük ekipman |
| Ø1500 mm | 2000 mm | 500 mm | Aşırı hizmet uygulamaları |
Yük Kapasitesi: Rulman tipine bağlı olarak 50.000 kg'a (110.231 lb) kadar dinamik.
Toleranslar: Ø50–500 mm için delik ±0,05 mm; >500–1500 mm için ±0,1 mm. Ø50–500 mm için Dış Çap/Genişlik ±0,5 mm; >500–1500 mm için ±1 mm. Yüzey kalitesi Ra ≤ 1,6 µm.
Üretim Süreci
1. Döküm: Kum veya hassas döküm, sağlam muhafazalar oluşturur.
2. Hassas İşleme: CNC işleme, ±0,05 mm delik çapına ve sıkı boyut doğruluğuna ulaşır.
3. Isıl İşlem: Mukavemeti ve tokluğu arttırmak için normalize edilmiş veya tavlanmıştır.
4. Yüzey İşlem: Korozyona karşı dayanıklılık için boyalı, galvanizli veya yağlanmış.

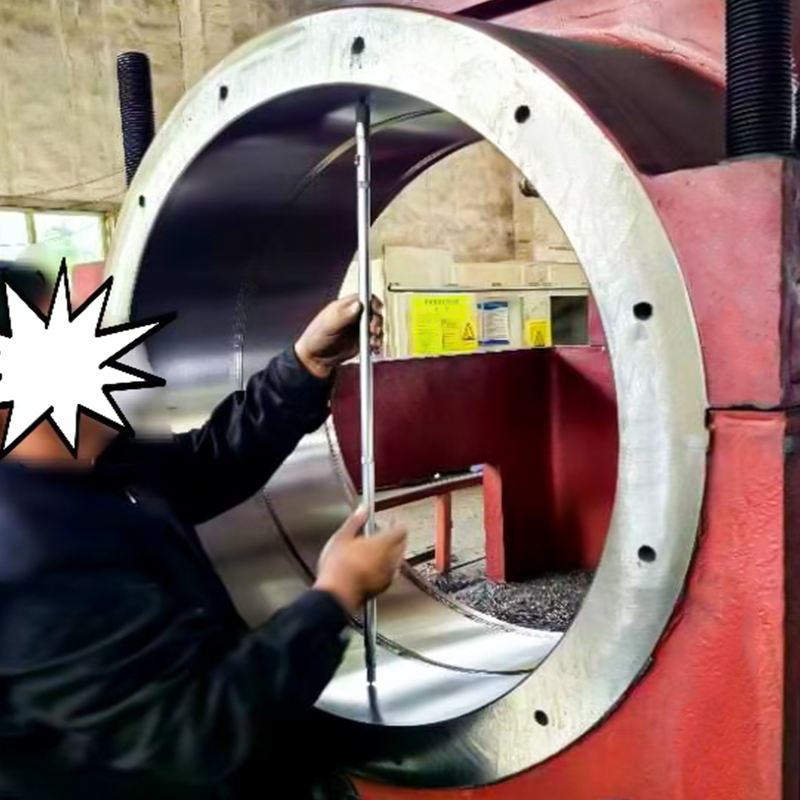

5. Kalite Testi: Boyut kontrolleri, sertlik testleri ve ultrasonik muayeneler.
Uygulamalar
·Madencilik: Konveyör sistemleri, kırıcılar ve malzeme taşıma (WCB, A487 4Q).
· Rüzgar Türbinleri: Ana mil ve dişli kutusu muhafazaları (WCB, WC9).
·Ağır Makinalar: Pompalar, türbinler ve endüstriyel ekipmanlar (WCB, Ø500 mm delik).
· Aşındırıcı Ortamlar: Gıda işleme veya denizcilik uygulamaları (AISI 304).
·Standart Uygulamalar: Daha küçük makineler ve otomotiv (A36).
·İkincil Uygulamalar: Büyük ekipmanlarda, korozyona dayanıklı bağlantılarda ve diğer özel kullanımlarda yapısal montajlar.
Avantajları
· Hassas uyumla artırılmış yatak ömrü.
· Azaltılmış titreşim ve mekanik gürültü.
· Yüksek yük taşıma kapasitesi ve darbe dayanımı.
·Zorlu ortamlarda korozyon direnci seçenekleri.
Teslimat ve Kalite Güvencesi
·Teslimat Koşulları: Normalize edilmiş veya tavlanmış.
·Yüzey Koşulları: Boyalı, galvanizli veya yağlı.
·Uyumluluk: ASTM A216, A487, A217, A36 ve AISI standartları.
·Sertifikalar: Kimyasal bileşim, mekanik özellikler ve boyutsal doğruluk için DIN EN 10204 3.1.
