Genel Bakış

E235, E195, E220, E275, E355 kalitelerindeki ve endüstri standardı çeliklerdeki (örn. ASTM A513 1008, 1010, 1015, 1020, 1026, AISI 304, 316, 430) EN 10305-3 Hassas Konveyör Makaralı Borularımızla konveyör sistemlerinizi dönüştürün. Ø60,3 x 2,0 mm (2,374 x 0,079 inç) ve Ø48,3 x 2,0 mm (1,902 x) gibi temel boyutlar dahil olmak üzere Ø30 ila 114,3 mm (1,181–4,500 inç) dış çap (OD) ve 1 ila 3 mm (0,039–0,118 inç) duvar kalınlığı (WT) arasındaki boyutlarda mevcuttur 0,079 inç), bu ERW çelik borular lojistik, üretim ve depolamadaki konveyör ruloları için eşsiz hassasiyet, dayanıklılık ve maliyet verimliliği sunar. Sorunsuz çalışma ve yüksek yük kapasitesi için tasarlanan bu ürünler, yapısal uygulamalarda minimum ikincil kullanımla malzeme taşıma sistemlerinde güvenilir performans sağlar.

Neden Konveyör Makaralı Borularımızı Seçmelisiniz?

·Hassas Mühendislik: E235, E355 ve AISI 304 gibi kaliteler, hassas malzeme taşıma boruları için ideal olan 195–355 N/mm² akma mukavemetleri sunar.
·Sıkı Toleranslar: Hassas boyutlar (örneğin Ø60,3 mm/2,374 inç OD ±0,08 mm, 2,0 mm/0,079 inç WT ±%10) kusursuz silindir montajı sağlar.
· Pürüzsüz Yüzey Kaplaması: Temiz, düzgün yüzeyler sürtünmeyi en aza indirerek konveyör rulosunun performansını ve ömrünü artırır.
·Yüksek Yük Kapasitesi: ERW ve paslanmaz çelik yapı, hafiften ağır hizmet tipi silindirlere kadar zorlu uygulamaları destekler.
·Global Standart Boyutlar: Ø60,3 x 2,0 mm (2,374 x 0,079 inç), Ø48,3 x 2,0 mm (1,902 x 0,079 inç) ve Ø114,3 x 3,0 mm (4,500 x 0,118 inç) gibi boyutlar dünya çapındaki konveyör ihtiyaçlarını karşılar.
· Uygun Maliyetli Çok Yönlülük: E235, E195 ve diğer kaliteler rekabetçi maliyetlerle en yüksek performansı sunar.

Konveyör Ruloları için Yaygın Çelik Kaliteleri

EN 10305-3 konveyör makaralı borularımız, çeşitli malzeme taşıma gereksinimlerini karşılamak için diğer standartların yanı sıra birden fazla çelik sınıfında mevcuttur:

·E235 (EN 10305-3): Mükemmel kaynaklanabilirliğe sahip düşük karbonlu çelik (akma mukavemeti: 235 N/mm², çekme mukavemeti: 340–480 N/mm²), lojistik ve imalatta orta hizmet silindirleri (örn. Ø60,3 x 2,0 mm / 2,374 x 0,079 inç) için idealdir.
·E195 (EN 10305-3): Küçük paket taşımadaki hafif silindirler için (örn. Ø33,7 x 1,5 mm / 1,327 x 0,059 inç) düşük karbonlu çelik (akma mukavemeti: 195 N/mm², çekme mukavemeti: 320–460 N/mm²).
·E220 (EN 10305-3): Düşük yüklü uygulamalardaki ultra hafif silindirler için (örn. Ø42,4 x 1,5 mm / 1,669 x 0,059 inç) ultra düşük karbonlu çelik (akma mukavemeti: 220 N/mm², çekme mukavemeti: 330–470 N/mm²).
·E275 (EN 10305-3): Endüstriyel konveyörlerdeki orta ve ağır hizmet tipi silindirler için orta düzeyde dayanıklılık (akma dayanımı: 275 N/mm², çekme dayanımı: 410–550 N/mm²).
·E355 (EN 10305-3): Madencilik veya endüstriyel sistemlerdeki ağır hizmet tipi silindirler için yüksek mukavemetli çelik (akma mukavemeti: 355 N/mm², çekme mukavemeti: 490–630 N/mm²) (örn. Ø89,0 x 2,5 mm / 3,504 x 0,098 inç).
·ASTM A513 1008: Uygun maliyetli, hafif silindirler (örn. Ø38,0 x 1,5 mm / 1,496 x 0,059 inç) için ultra düşük karbonlu çelik (akma mukavemeti: ~275 N/mm², çekme mukavemeti: ~340 N/mm²).
·ASTM A513 1010: Depolamadaki genel amaçlı silindirler için düşük karbonlu çelik (akma dayanımı: ~310 N/mm², çekme dayanımı: ~379 N/mm²) (örn. Ø50,8 x 2,1 mm / 2,000 x 0,083 inç).
·ASTM A513 1015: Otomotiv ve lojistik alanındaki orta hizmet silindirleri için dengeli güç (akma dayanımı: ~345 N/mm², çekme dayanımı: ~414 N/mm²).
·ASTM A513 1020: Endüstriyel ortamlardaki orta hizmet silindirleri için daha yüksek mukavemet (akma mukavemeti: ~379 N/mm², çekme mukavemeti: ~448 N/mm²) (örn. Ø76,2 x 3,0 mm / 3,000 x 0,120 inç).
·ASTM A513 1026: Dökme malzeme taşımada ağır iş silindirleri için yüksek mukavemet (akma mukavemeti: ~448 N/mm², çekme mukavemeti: ~517 N/mm²) (örn. Ø101,6 x 4,0 mm / 4,000 x 0,156 inç).
·ASTM A500 Sınıf B/C: Büyük çaplı, yüksek yüklü silindirler (örn. Ø114,3 x 4,8 mm / 4,500 x 0,188 inç) için yapısal çelik (akma mukavemeti: 317–345 N/mm², çekme mukavemeti: 400–427 N/mm²).
·AISI 304/316 (EN 1.4301/1.4401): Hijyenik veya aşındırıcı ortamlar (örn. gıda işleme, kimya tesisleri) için Ø50,0 x 1,5 mm (1,969 x 0,059 inç) gibi merdanelere sahip paslanmaz çelikler.
·AISI 430 (EN 1.4016): Yarı hijyenik uygulamalarda uygun maliyetli korozyon direnci için ferritik paslanmaz çelik (örn. Ø48,3 x 2,0 mm / 1,902 x 0,079 inç).|

Bu kaliteler, küresel standartları karşılayan hafif hizmet, ağır hizmet ve özel konveyör uygulamaları için çok yönlülük sağlar.

Üretim Süreci

EN 10305-3 konveyör makaralı borularımız hassasiyet ve dayanıklılık için üretilmiştir:

1. Elektrik Direnç Kaynağı (ERW): Çelik şeritler, hassas boyutlara (örn. Ø60,3 x 2,0 mm / 2,374 x 0,079 inç) ulaşmak için kaynaklanır ve soğuk boyutlandırılır, böylece yüksek kaliteli ERW çelik konveyör boruları sağlanır.
2. Soğuk Şekillendirme: Silindirin düzgün çalışması için boyut doğruluğunu ve yüzey kalitesini artırır.
3. Isıl İşlem: Normalleştirilmiş (N) veya kaynaklı (CR1, CR2) koşullar, malzeme taşıma için mekanik özellikleri optimize eder.
4. Yüzey İşlem: Çoğunlukla yağlanmış veya fosfatlanmış pürüzsüz, temiz yüzeyler korozyona karşı dayanıklılık ve montaj kolaylığı sağlar.
5. Kalite Testi: Boyut kontrolleri, çekme testleri ve tahribatsız testler (örn. girdap akımı) EN 10305-3 standartlarına uygunluğu sağlar.

Bu süreç, konveyör silindiri performansı için optimize edilmiş hassas kaynaklı borular sağlar.

Malzeme Özellikleri

Sınıf: E235 (EN 10305-3), E195, E220, E275, E355 ve diğerleri için seçeneklerle (ör. ASTM A513 1008, 1010, 1015, AISI 304, 430)
Kimyasal Bileşim (E235, Belirtilmedikçe Maksimum %):
·Karbon (C): 0,17
· Silikon (Si): 0,35
·Manganez (Mn): 1,20
·Fosfor (P): 0,025
·Kükürt (S): 0,025
·Mekanik Özellikler (E235, Normalleştirilmiş, N):
· Akma Dayanımı: 235 N/mm² (min)
·Çekilme Dayanımı: 340–480 N/mm²
·Uzama: %25 (min)

Boyut Aralığı:

Dış Çap (OD): Ø30–114,3 mm (1,181–4,500 inç)
Duvar Kalınlığı (WT): 1–3 mm (0,039–0,118 inç)
Uzunluk: Rastgele (1.000–12.000 mm / 3,3–40 ft) veya özel kesim
Konveyör Ruloları için Genel Boyutlar (Dış Çap x WT, metrik):
·Ø33,7 x 1,5 mm (1,327 x 0,059 inç, ultra hafif konveyör makaraları)
·Ø38,0 x 1,5 mm (1,496 x 0,059 inç, hafif hizmet tipi konveyör makaraları)
·Ø42,4 x 1,5 mm (1,669 x 0,059 inç, hafif hizmet tipi konveyör makaraları)
·Ø48,3 x 2,0 mm (1,902 x 0,079 inç, standart konveyör makaraları)
·Ø50,0 x 1,5 mm (1,969 x 0,059 inç, standart konveyör makaraları)
·Ø60,3 x 2,0 mm (2,374 x 0,079 inç, orta hizmet konveyör ruloları)
·Ø63,5 x 2,0 mm (2,500 x 0,079 inç, orta hizmet konveyör ruloları)
·Ø76,1 x 2,0 mm (2,996 x 0,079 inç, endüstriyel konveyör makaraları)
·Ø89,0 x 2,5 mm (3,504 x 0,098 inç, ağır hizmet tipi konveyör makaraları)
·Ø101,6 x 2,5 mm (4,000 x 0,098 inç, yüksek kapasiteli malzeme taşıma)
·Ø108,0 x 3,0 mm (4,252 x 0,118 inç, yüksek kapasiteli ağır hizmet silindirleri)
·Ø114,3 x 3,0 mm (4,500 x 0,118 inç, yüksek kapasiteli ağır hizmet silindirleri)
Toleranslar (EN 10305-3'e göre):
·DÇ (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±%0,15
·ağırlık: ±%10
·Uzunluk: Kesim uzunlukları için ±3 mm
·Teslimat Koşulları: Normalize ( N), Kaynaklı ( CR1, CR2)
·Yüzey Koşulları: Korozyona dayanıklılık için pürüzsüz, temiz veya kaplanmış (yağlanmış/fosfatlanmış)

Uygulamalar

EN 10305-3 E235, E195, E220, E275, E355 ve diğer hassas tüplerimiz (örn. Ø60,3 x 2,0 mm / 2,374 x 0,079 inç) aşağıdakiler için tasarlanmıştır:

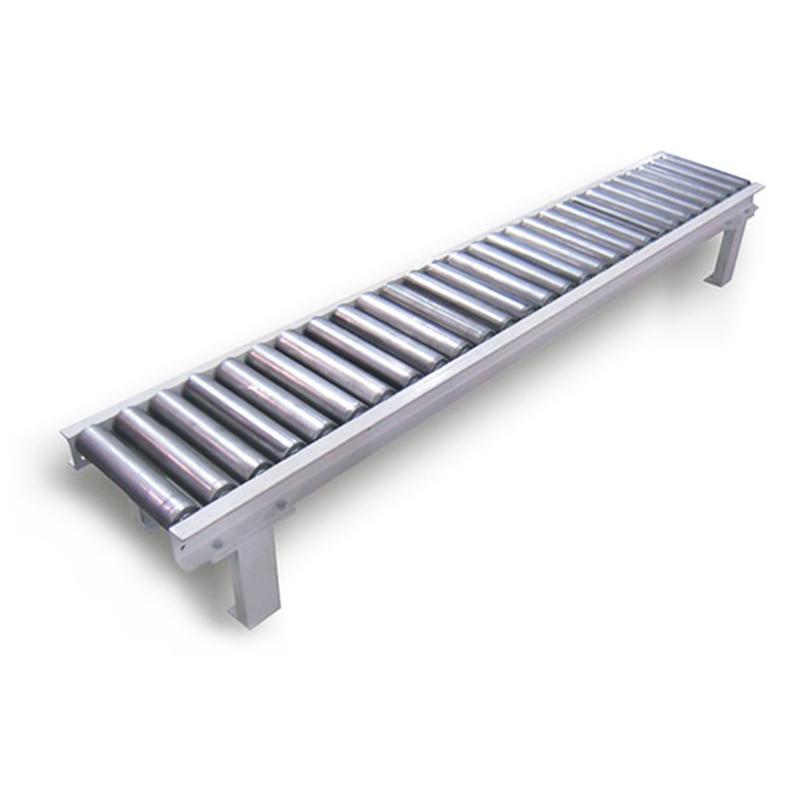

Konveyör Ruloları: Malzeme taşıma sistemleri için yüksek performanslı borular:
1. Lojistik: Depolar, dağıtım merkezleri (hafif silindirler için E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm).
2. İmalat: Montaj hatları, otomotiv üretimi (E275, Ø48,3 x 2,0 mm; E355, ağır hizmet tipi silindirler için Ø89,0 x 2,5 mm).
3. Endüstriyel: Madencilik, dökme malzeme taşıma (E355, ASTM A500 Sınıf B/C, yüksek kapasiteli silindirler için Ø114,3 x 3,0 mm).
4. Hijyenik Ortamlar: Gıda işleme, eczacılık (AISI 304/316/430, Ø50,0 x 1,5 mm veya korozyon direnci için Ø48,3 x 2,0 mm).
5. İkincil Uygulamalar (sınırlı kullanım):
·Yapısal bileşenler (örneğin, E235, ASTM A500'e sahip hafif çerçeveler).
·Mobilya boruları (örn. raflar, E195, E220, AISI 430'lu raflar).

Kalite Güvencesi

Tüm E235, E195, E220, E275, E355 ve diğer tüpler EN 10305-3 veya ilgili standartlara (örn. ASTM A513, A500) uygundur. DIN EN 10204 3.1 uyarınca test sertifikaları kimyasal bileşimi, mekanik özellikleri ve boyutsal doğruluğu doğrular. Girdap akımı testleri, düzleştirme testleri ve yüzey incelemeleri, malzeme taşıma boruları için en yüksek performansı sağlar.

Konveyör Verimliliğinizi Ortaya Çıkarın

· Silindirler için optimize edilmiştir: Ø60,3 x 2,0 mm (2,374 x 0,079 inç), Ø48,3 x 2,0 mm ve Ø114,3 x 3,0 mm gibi boyutlar, E235 ile AISI 430 arası kalitelerle hassasiyet ve dayanıklılık sağlar.
·Global Standartlara Uygunluk: EN 10305-3, ASTM A513 ve paslanmaz çelik seçenekleri dünya çapındaki pazar ihtiyaçlarını karşılamaktadır.
·Esnek Tedarik: Konveyör ihtiyaçlarınız için stoklanmış standart boyutlar ve özelleştirilebilir uzunluklar.
·Uzman Rehberliği: Ekibimiz maksimum verimlilik için ideal kaliteyi ve boyutu seçmenize yardımcı olur.
